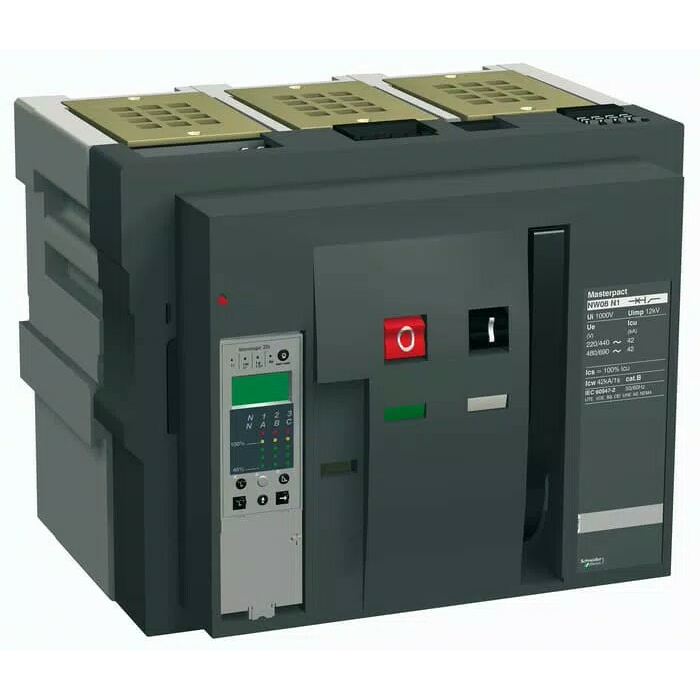

ACB NW 4P 2000A Fixed Type 65KA Micrologic 2.0E - NW20H14F2EH

Masterpact NW Tipe H1 + Micrologic 2.0E
Arus nominal : 800A s/d 6300A.
Kapasitas Pemutusan : 65 kA s/d 100 kA pada 380/440V .
lcu = Ics = Icw(1sec) = 65kA (800-4000A) dan 100kA (5000-6300A)
Diskriminated penuh hingga kapasitas pemutusan breaker downstream (grafik tersedia)
Built in thermal memori
Zone selective interlocking (ZSI) dengan 5.0E/6.0E
Trip unit Micrologic 2.0E, memiliki 3 setelan :

• long time protection (proteksi beban lebih) : lr = 0.4 ln s/d In dengan 9 setelan.
• time delay untuk long time protection (tr).
• instantaneous protection (proteksi hubung singkat) : lsd = 1.5 Ir s/d 10 lr dengan 9 setelan.Dilengkapi dengan ammeter(1) untuk menampilkan besar arus tiap fase.Dilengkapi dengan voltmeter untuk menampilkan besar tegangan tiap fasa, fasa dengan netral, tegangan rata-rata(2) dantegangan tidak stabil(2).Dilengkapi dengan powermeter untuk menampilkan instaneous power (P, Q, S), faktor daya (PF), kebutuhan power.Dilengkapi dengan energymeter untuk menampilkan energi EP, EQ(2), ES(2).3 atau 4 kutub, tipe fixed atau drawoutMemenuhi standar IEC 60947-2.Netral rating penuh dengan proteksi terintegrasi built inSpesifikasi standarMekanisme pegas dengan sistem energi tersimpan.Horizontal rear connection.Auxiliary switches (4 changeover contact OF + SDE).Arc chute cover dan safety shutter untuk drawout type.
